Samoregulačné vyhrievané vpusty a chrliče

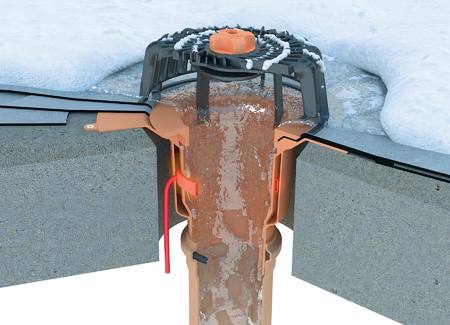

Funguje na princípe zmeny odporu medzi polovodičmi v závislosti na okolitej teplote. Laicky povedané, čím nižšia je v okolí vpustu teplota, tým väčšiu má vyhrievanie príkon. Najväčšie riziko znepriechodneniu vpustí alebo chrličov je pri teplotách okolo nuly, kedy môže tzv. ľadová zátka z námrazy a snehu zneprůchodnit vpuste aj celé potrubie. Vyhrievanie je koncipované tak, aby ochránilo nielen ústie strešného vpustu, ale aj jeho bezprostredné okolie.

Výhody samoregulačného vyhrievania

spoľahlivé odvodnenie aj v zimnom období
napätie 230 V / 50 Hz - bez nutnosti transformátora alebo riadiacej jednotky
možnosť napojenia na vyhrievanie žľabov, zvodov, vjazdov do garáže atď.
jednoduché zapojenie cez vypínač alebo termostat
úspora el. energie

Zapojenie a regulácia vyhrievania

Samoregulačný systém vyhrievania zvyšuje svoj výkon v závislosti na okolitej teplote, ale aj v letných mesiacoch má minimálny príkon el. energie. Preto odporúčame vypínať prívod el. energie pri teplotách nad +3 °C. Termostaty odporúčame nastaviť na +3 °C a teplotné čidlo umiestniť na severnú stranu, prípadne na iné miesto bez vonkajších vplyvov.

Spôsoby zapojenia

Bez možnosti vypnutia (spotreba el. energie aj v letnom období - neodporúčame)
Mechanický vypínač (vyžaduje obsluhu), prípadne časová zásuvka
Vonkajší termostat s integrovaným teplotným čidlom
Termostat do rozvodnej skrine vrátane teplotného čidla pre meranie vonkajšej teploty
Termostat do rozvodnej skrine vrátane teplotného i vlhkostného snímača

Popis zapojenia

Pripojenie sa vykonáva do elektrickej krabice pod stropnou konštrukciou
Dĺžka prívodného kábla vpuste je 1,5 m - kábel CYKY 3 × 1,5 mm
Zapojenie vodičov: žltozelený-ochranný, černy-fázový, modrý-nulový
Striedavé napätie: 230 V, 50 Hz
Trieda ochrany krytia: IP 67

Strešné vpusty (TWE):

Príkon: premenný, podľa teploty okolitého prostredia, cca 7 W pri 20°C / 11 W pri 0°C / 16 W pri -20°C
Max. prúdový ráz: 600 mA

Sanačné vpusty a predĺžené vpusty jednostenné (TWE SAN, TWJE):

Príkon: premenný, podľa teploty okolitého prostredia, cca 4 W pri 20°C / 7 W pri 0°C / 12 W pri -20°C
Max. prúdový ráz: 400 mA

Balkónové vpusty a chrliče (TWBE, TWCE):

Príkon: premenný, podľa teploty okolitého prostredia, cca 3 W pri 20°C / 4 W pri 0°C / 7 W pri -20°C
Max. prúdový ráz: 150 mA

1 - hlavný vypínač
2 - prúdový chránič
3 - istič 1P max 10A
4 - termostat alebo vypínač
5 - vpust
L - fázový (čierny)
N - nulový (modrý)
PE - ochranný (žltozelený)
